怎么選濾波電容的大小？
首先濾波電容并不是越大越好的，具體要選擇什么容值取決于你PCB上主要的工作頻率和可能對系統造成影響的諧波頻率，個數根據自身的需要選擇，根據實際的調試情況再選擇濾波電容的容值。如果你PCB上主要工作頻率比較低的話，適當加幾個電容也是可以的，一個濾除紋波，一個濾除高頻信號。如果會出現比較大的瞬時電流，建議再加一個比較大的鉭電容。
其實濾波電容應該也包含兩個方面，也是各位所說的大容值和小容值的，運用于去耦和旁路。理論上說電源用的濾波電容越大越好，一般大電容濾低頻波，小電容濾高頻波。大電容用來穩定輸出，電容兩端電壓不能突變，因此可以使輸出平緩。小電容用于濾波高頻干擾，使輸出電壓純凈。

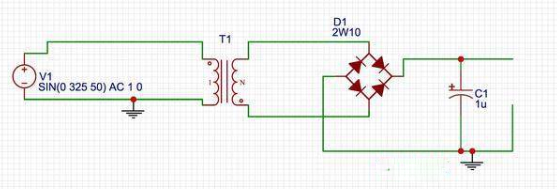

原理圖
變壓器輸出

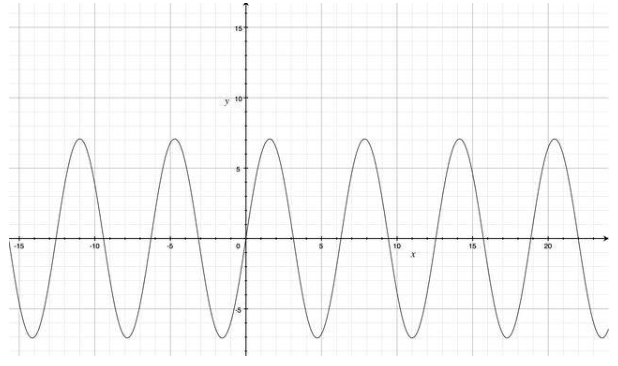

假如變壓器輸入電壓為交流220V，輸出為AC（交流）5V，那么此時變壓器的輸出波形如下：AC220V-AC5V
經過整流橋

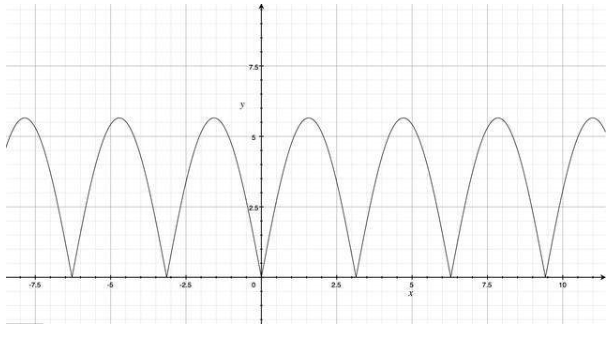

我們都知道四個二極管是整流的，把交流整成直流，假如二極管的壓降為1V，那么此時的波形如下圖所示：AC5V-DC4V
假如此時R1是斷路的，那么濾波電容的電荷量將會保持最大值不變，因為電荷量不能釋放。

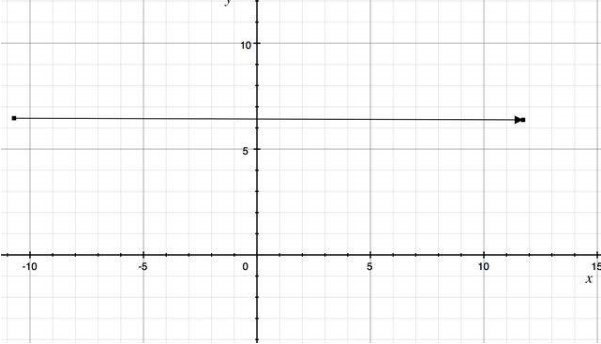

此時的波形如下圖所示，這時候他會保持在電壓的峰值4√2=5.6V。（這時候電壓其實不是一條直線，用示波器測量多多少少有一些波動）

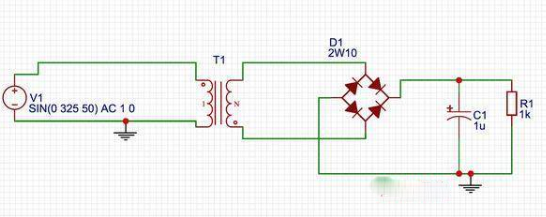

加上負載
在以上理想情況下是沒有加負載的，如果我們加上負載，就會有電流流過，此時濾波電容將不能一值保持在峰值，電流越大，波形下降的越快，我們現在需要計算的是負載電流的大小和電壓下降的多少究竟存在一種什么樣的關系呢？我們稱電壓下降的多少為c。
V=i/（2fc）
i為負載電流
f為電壓頻率
c為電容值
最后
在我們理解上面的公式之后，就可以根據具體的要求設計電路了，能選擇濾波電容的容量只是在我們理解的基礎上的副產品，比如現在我們接到了一個這樣的要求的電路，負載電流為10mA，要求V最大為1V，求濾波電容的容量？
因為V=i/（2fc）所以C=i/（2Vf）=0.01/（2150）=0.0001F=100uF

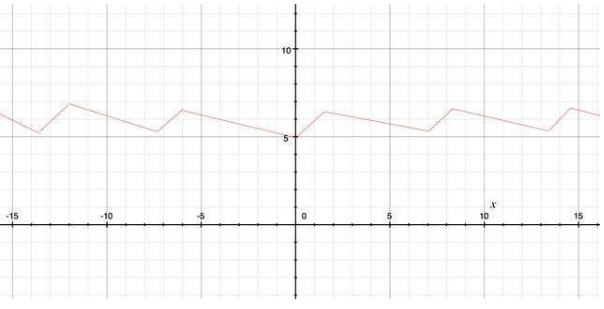

此時的電壓波形如下圖所示：
此時的電壓波形還不夠平滑，如果想要降低V，只需要增加濾波電容的容量，增加濾波電容的容量帶來的是成本的增加，這兩者之間是不能兼得的
