該電路可對環境濕度進行檢測，通過控制加濕和干燥設備，使環境濕度始終保持在符合要求的范圍之內。

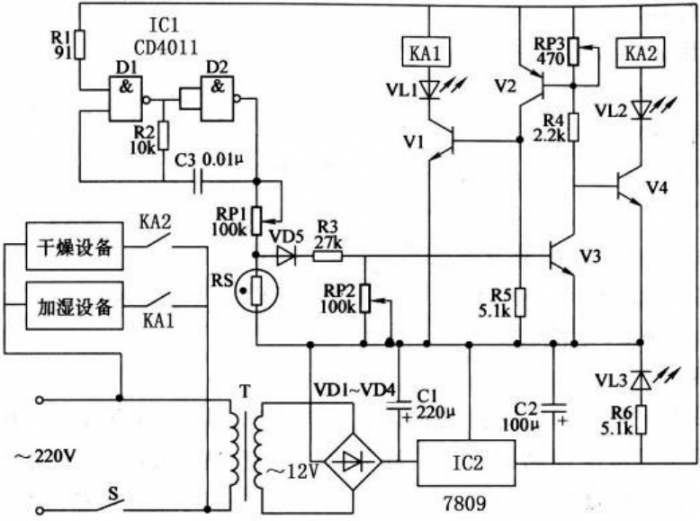

電路原理如圖下圖所示。

220V 交流市電通過 T 降壓、VD1～VD4 整流、C1 和 C2 濾波以及 IC1 穩壓后，得到 9V的直流電壓，為電路供電，VL3 為電源指示燈。由IC1 及 R1、R2 和 C3 構成一個振蕩電路 ，產生頻率為 2.5KHz 左右的脈沖信號，該信號經過 RP1、RS 分壓和 VD5 整流后，通過 R3加至 V3 的基極。當濕度變化時，會引起 RS 阻值的變化。當濕度減小時，RS 阻值增大，使V3 的基極電位上升而導通，進而使 V1 和 V2 導通、V4 截止，繼電器 KA1 吸合，驅動加濕設備工作，同時加濕指示 VL1 點亮；當濕度增大時，RS 阻值減小，使 V3 的基極電位下降而截止，進而使 V4 導通、V1 截止，繼電器 KA2 吸合，驅動干燥設備工作，同時干燥指示VL2 點亮。

這樣就克保證環境濕度控制在設定的數值，環境濕度由 RP1 來進行設定。同時，調整 RP2和 RP3，可對 V1、V2 和 V3 的工作靈敏度進行調節。

在元器件的選擇上，集成電路 IC1 選用 CD4011 型 2 輸入四與非門集成塊，其它型號還有 CC4011、MC14011等，也可使用其它功能相同的與非門電路；IC2 為三端集成穩壓器 7809，可選用 LM7809、CW7809 等型號；RS 選用通用型濕度傳感器，要求在濕度為 30％時，其阻值為 10MΩ左右 ；濕度為 50％時，其阻值小于 200KΩ；濕度為 90％時，其阻值為 10KΩ左右。三極管 V1 和V4選用NPN型三極管 8050，也可使用 9013或3DG12等國產三極管；V3 選用9014，或 3DG6；V2 選用 9012，或 3CG21。VD1～VD4 使用整流二極管 1N4007；VD5 選用 2AP9 或 2AP10鍺二極管；VL1～VL3 選用普通發光二極管。電阻R1～R6 選用 1/4W 金屬膜或碳膜電阻器。RP1～RP3 選用有機實芯電位器。C1 和 C2 選用耐壓為 16V 的鋁電解電容器；C3 選用瓷介電容器。KA1 和 KA2 選用線圈電壓為 6V 的微型繼電器，觸點容量根據加濕和干燥設備的功率來確定。

另外，電路安裝完成后，起動加濕設備工作，當濕度達到上限時，調整 RP1 和 RP3，使加濕設備停止工作；當濕度降低到下限值時，調整 RP2，使干燥設備開始工作。反復調整上述電位器，使設備工作可靠，同時不產生臨界振蕩，即調試完畢。
